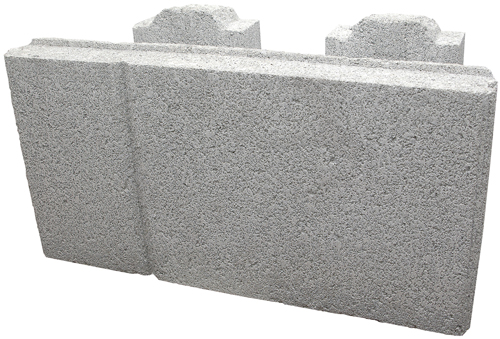

| トムトラスト
東日本地区仕様 K1型
|

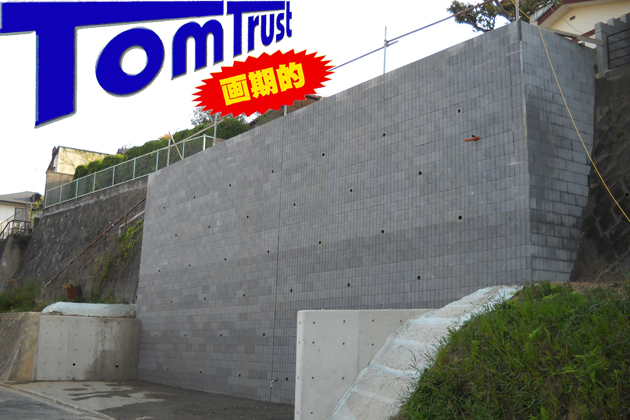

擁壁構築困難な施工現場に威力を発揮！ ※特許 第3939283号
 |
◆特長 |
●軽量（1個15㎏）により取り扱いが容易です。
●現場打ち重力式と同様の構造計算によりH＝2ｍ以上の工作物確認は申請ができます。
●他の擁壁工法に比べ、コスト面、工期面で有利です。 |
◆カラー |
※実際の商品と、色が異なる場合があります。 |
| グレー（スタンダード） |
|
|
|
◆他の擁壁工法との詳細比較 |
●鉄筋、表面型枠が不要です。（現場打ちL型、現場打ち重力式に比べ）
●ほぼ垂直に施工できるため敷地の有効活用が図れます（間地積みに比べ）
●段階的に施工でき仮説足場が不要です。（現場打ちL型、CP型枠ブロック、現場打ち重力式に比べ）
●奥行きが短く掘削する土の量が少ない（現場打ちL型、CP型枠ブロックに比べ）
●軽い材料、単純な構造、簡易な作業工程により、作業管理、安全管理が容易です。
|
| 工法 |
a |
b |
c |
d |
e |
現場打ち
L型 |
CP型枠
ブロック |
間知積み |
現場打ち
重力式 |
トムトラスト
重力式 |
擁壁
構造 |
壁の傾斜
奥行き（H=2ｍの場合） |
垂直
1.6ｍ |
垂直
1.72ｍ |
斜め
約1ｍ |
垂直
1.19ｍ |
ほぼ垂直
1.22ｍ |
| 工事 |
鉄筋 |
要 |
要 |
不要 |
不要 |
不要
（金具使用） |
| 型枠 |
表面、裏面 |
不要 |
不要 |
表面、裏面 |
裏面のみ |
| 仮説足場 |
要 |
要 |
不要 |
要 |
不要 |
| その他 |
敷地有効利用 |
〇 |
〇 |
△ |
〇 |
〇 |
| 表面の高級感 |
△ |
〇 |
△ |
△ |
〇 |
|
品種 |
カラー |

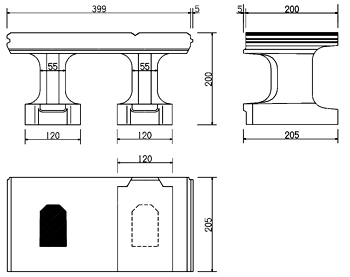

寸法 Ｌ×Ｈ×Ｗ(全幅)(㎜) |
重量（㎏） |
価格（税込） |
| スタンダード |
ショット |
399×205×200 |
15 |
1,000（1,080） |
ショット加工
（受注生産） |
グレー |
399×205×200 |
15 |
1,300（1,404） |
| ダークグレー |
399×205×200 |
15 |
1,300（1,404） |
|
